1、鍋爐主要技術參數

2、主要技術要求

鍋爐為雙壓、雙進氣、無補燃、自然循環余熱鍋爐，由中壓、低壓兩部分受壓件組成，鍋爐自帶除氧頭。鍋爐本體包括中壓鍋筒、低壓除氧器、中壓蒸發器、中壓省煤器、低壓蒸發器、鋼架、護板、平臺扶梯、鍋爐本體爐殼以及鍋爐本體上安裝的一次就地閥門儀表。

由于環冷煙氣的收集受諸多因素影響，余熱鍋爐的特性必須考慮這些因素，在此建議煙氣流量波動按±10%考慮，溫度波動按±30℃考慮。煙氣成份為N2、O2、H2O，其中各種組份的體積含量分別為：N2占78%，O2占21%，H2O占1%。煙氣含灰量為1.2g/ Nm3。成分為鐵礦石燒結熟料，粒徑約為100μm，但也不排除含有粒徑大于2mm的灰塵可能，余熱鍋爐的設計必須考慮這種情況。鍋爐本體自帶除氧器，除氧用的蒸汽由鍋爐自帶低壓蒸發器提供，鍋爐補水直接進除氧器。

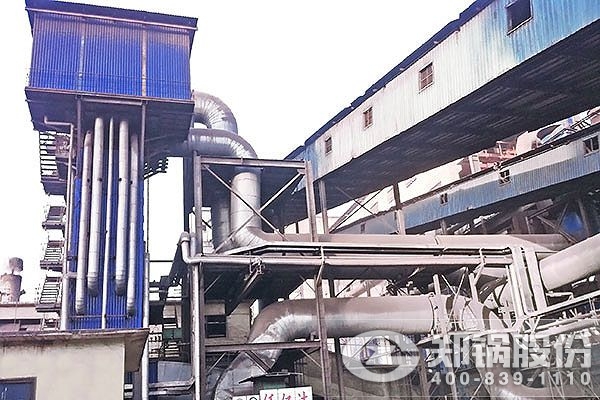

燒結機及冷卻機余熱鍋爐

3、供貨范圍

(1)余熱鍋爐最外排柱外1.0米范圍內全部主、輔設備、材料，包括但不限于以下所述內容：

(2)鋼結構部分，主要包括鍋爐鋼架、基礎錨栓、平臺扶梯、爐頂電動葫蘆工字鋼梁、爐頂及零米層緊身封閉、中壓給水泵檢修起吊用鋼梁、外護板、保溫用金屬件和灰斗，及其相互連接的緊固件和連接件。

(3)本體部分，主要包括所有受熱面、集箱、低壓鍋筒及內部裝置(配置除氧頭)、中壓鍋筒及內部裝置，及該部分部件涉及的其它附件、支座等固定件。

(4)鍋爐范圍內管道及支吊架，所有排汽管道都加消聲器(買方供)。

(5)余熱鍋爐最外排柱外1.0米范圍內的全部一次閥門、儀表，包括就地壓力表、就地水位計、平衡容器、就地溫度計;鍋爐中低壓給水調節閥門，中低壓蒸汽出口電動閘閥、蒸汽放空電動截止閥、緊急放水電動截止閥、放氣、取樣等接口的配套閥門等。

(6)中壓、低壓集汽集箱及其附件。

(7)取樣冷卻器及配套閥門。

(8)灰斗下部出灰閥裝置(不含電動鎖氣器)。

(9)耐火材料和/或保溫材料。

(10)減溫器：每臺鍋爐中壓過熱蒸汽出口管道設置1套減溫器。

(11)鍋爐安裝完畢后應進行整體外表面油漆。

(12)凡是屬于鍋爐本體范圍內電廠安全運行所必須配置的設施、裝置和材料賣方都必須提供。

(13)提供備品備件，二年正常運行、第一次大修和急用備品備件和易損件。
