近年來，大氣污染防治引起各界關注，除塵器是通風除塵系統重要設備之一。除塵器工作的好壞將直接影響到車間、廠區，甚至居民區的環境衛生。鄭鍋股份小編將為大家介紹各類除塵器工作原理動態圖，涵蓋袋式除塵器等。掌握了除塵器的分類及工作原理才能夠更好的選擇和使用除塵器！

除塵器定義及分類

把粉塵從煙氣中分離出來的設備叫除塵器或除塵設備。除塵器的性能用可處理的氣體量、氣體通過除塵器時的阻力損失和除塵效率來表達。同時，除塵器的價格、運行和維護費用、使用壽命長短和操作管理的難易也是考慮其性能的重要因素。除塵器是鍋爐及工業生產中常用的設施。

除塵器的設備分類 除塵器按其作用原理分成以下五類：
（1）機械式除塵器包括重力除塵器、慣性除塵器、離心除塵器等；
（2）洗滌式除塵器包括水浴式除塵器、泡沫式除塵器、文丘里管除塵器、 水膜式除塵器等；
（3）過濾式除塵器包括布袋除塵器和顆粒層除塵器等；
（4）靜電除塵器；
（5）磁力除塵器。

除塵器按照除塵方式分為：
（1）干式除塵器；
（2）半干式除塵器；
（3）濕式除塵器。

本文將重點介紹過濾式除塵器的工作原理。

過濾式除塵器

過濾式除塵器是使含塵氣體通過多孔濾料，把氣體中塵粒接留下來，使氣體得到凈化的除塵裝置。過濾式除塵器具有使用壽命長、機械強度高、價格便宜，并具有除塵效率高、易清洗、耐溫、耐腐蝕、使用方便、性能穩定的特點。

過濾式除塵器分類

過濾式除塵器包括布袋式除塵器和顆粒層除塵器。

袋式除塵器的形式、種類很多，按清灰方式可以分為機械清灰、逆氣流清灰、脈沖噴吹清灰三類。

按過濾方式可以分為內過濾式和外過濾式兩類；按進出口的位置不同可分為下進風和上進風兩類。

1. 袋式除塵器

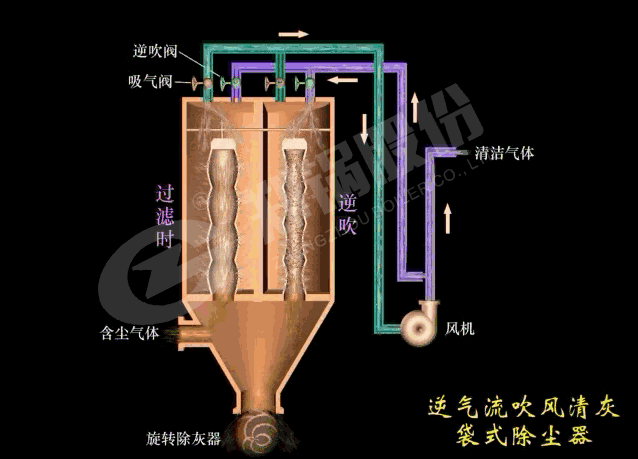

逆氣流清灰是采用室外或循環空氣形式與含塵氣流相反的反方向，氣流通過濾袋，使其上的塵層脫落，掉入灰斗中。在這種清灰方式中，一方面是由于反方向的清灰氣流在粉塵層上形成的黏性剝離力直接剝離塵層；另一方面，由于氣流方向的改變，濾袋產生脹縮振動，也有助于塵塊的脫落。
一般而言袋式除塵器的除塵效率可以超過99.9%，與靜電除塵器相比袋式除塵器能更好地捕捉超微細顆粒

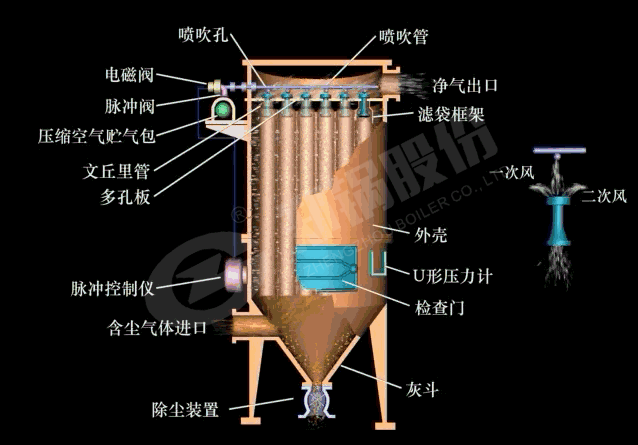

2. 脈沖噴吹清灰方式

壓縮空氣經過噴吹口以很高的速度噴出后誘導圍繞的空氣在極短的時間內噴入濾袋，使濾袋產生快速脹縮。粉塵層的剝離一方面是借助噴吹氣流對粉塵層的剝離力，另一方面則是依靠膨脹濾袋在回縮過程中形成的反向加速度將粉塵甩脫。這種方式的清灰強度大，可以在過濾工作狀態下進行清灰，允許的過濾風速也高。

由于脈沖噴吹清灰方式具有很多優點，逐漸成為袋式除塵器的一種主要的清灰方式。

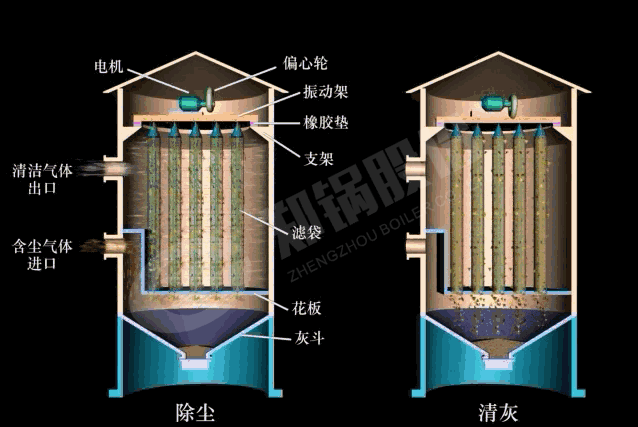

3. 機械清灰式除塵器

這種清灰方式可以包括人工振打、機械振打等，是一種最簡單的清灰方式。

一般來說，機械振打的濾袋沿軸向的振動分布不均勻，而且加速度衰減較快，濾袋長度一般較短，過濾風速也較小。機械振動清灰袋式除塵器采用機械運動裝置使濾袋作周期性振動，使粘附在濾袋上的塵粒落入灰斗中。
根據振動方式不同，可分為水平振動、垂直振動、扭曲振動三種形式，如圖所示。

(a)為水平振動，有頂部和中部振動兩種;

(b)為垂直振動，它利用偏心輪裝置振打?yàn)V袋框架或定期提升濾袋框架進行清灰;

(c)為扭曲振動，它利用機械傳動裝置定期將濾袋扭轉一定角度，使塵粒脫落。

4. 內外濾式除塵器

內濾式除塵器的含塵氣流首先進入濾袋內部，由內向外過濾，粉塵沉積于濾袋表面。內濾式的濾袋外部為干凈氣體側便于檢查與換袋。內濾式一般適用于機械清灰和逆氣流清灰袋式除塵器。

外濾式除塵器的含塵氣流由濾袋外部通過濾料計入濾袋內，凈化后排出。為了便于過濾，濾袋內部要設支撐骨架(袋籠)。外濾式適用于脈沖噴吹袋式除塵器、高壓氣流反吹袋式除塵器、扁袋式除塵器等。

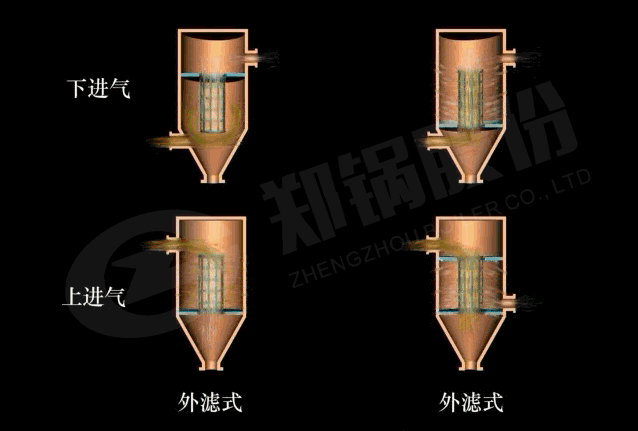

5. 上進風、下進風式

下進風：含塵氣流由除塵器的下部灰斗部分進入除塵器內部。

上進風：含塵氣流由除塵器的上部灰斗部分進入除塵器內部。
