燒結機環冷機余熱發電鍋爐運行數據表
1、余熱鍋爐燒結機機運行數據表
序號 | 項目 | 單位 | 備注 | |
實際值 | 備注 | |||
1 | 數 量 | 臺 | 1 | |
2 | 燒結機有效面積 | m2 | 132 | |
3 | 利用系數 | t/m2.h | 1.37 | |
4 | 主機作業天數 | d | 330 | |
5 | 燒結礦年產量 | 104t/a | 143 | |
6 | 混勻礦耗量 | kg/t礦 | 914 | |
7 | 生石灰耗量 | kg/t礦 | 72 | |
8 | 焦粉耗量 | kg/t礦 | 46 | |
9 | 燒結機機速 | m/min | 1.8 | |
10 | 燒結料層厚度 | mm | 650 | |
11 | 高爐煤氣耗量 | Nm3/h | 6500~7000 | |
12 | 高爐煤氣熱值 | kJ/Nm3 | 3500~4000 | |
13 | 主抽風機風量 | m3/min | 13500 | |
14 | 主抽風機風壓 | Pa | -15500 | |
15 | 主抽風機功率 | kW | 5000 | |
16 | 主抽風機 實際運行電流 | A | 270 | 10kV 軸功率~ |
2、余熱鍋爐環冷機運行數據表:
序號 | 項目 | 單位 | 備注 | |
設計值 | 備注 | |||
1 | 數量 | 臺 | 1 | |
2 | 冷卻面積 | m2 | 170 | |
3 | 環冷機入口 礦料溫度 | ℃ | 350~400 | |
4 | 環冷機礦料處理量 (燒結餅產量) | t/h | 320~450 | |
5 | 環冷風機臺數 | 臺 | 5 | |
6 | 環冷風機功率 | Kw | 132 | |
7 | 環冷風機運行 | 臺 | 4~5 | |
8 | 環冷風機運行電流 | A | 165 | 10kV 軸功率~ |
9 | 環冷風機設計風壓 | Pa | 3600 | |
10 | 環冷風機設計風量 | Nm3/h | 96000 | |
11 | 環冷機料層厚度 | mm | 1400 | |
12 | 熱風燒結情況 | 無 | ||
13 | 一段煙罩內溫度 | ℃ | 120 | |
14 | 二段煙罩內溫度 | ℃ | 65 |
昆明鋼鐵燒結冷卻機余熱鍋爐項目
- 項目地址:云南昆明
- 購買設備:燒結機余熱回收鍋爐
- 應用領域:冶煉廠
- 介質分類:蒸汽鍋爐
昆鋼兩臺130M2燒結機低溫(300℃~400℃)煙氣余熱,過去僅少量用于生產蒸汽供生活及生產使用,余熱利用率不足25%,大部分被排放。昆鋼與北京某科技有限公司、鄭鍋股份等單位通過產學研合作,共同實施“5MW燒結機低溫余熱回收發電利用技術研究與示范”項目,應用高效熱管換熱技術、漏風治理技術、熱水閃蒸技術、雙壓汽水發生系統、蒸汽蓄熱技術等5項高效回收余熱技術,將燒結機煙氣余熱鍋爐用于發電,于2008年建成一座5MW低溫余熱發電站并投入運行,年發電量3688萬度,折合標煤12908噸,年節約電費2028萬元,余熱利用率達70%以上,處于國內領先水平,實現了燒結煙氣余熱的有效利用。
目前該技術已在昆鋼本部、紅鋼、玉鋼得到推廣應用,建成了4套燒結余熱發電裝置,總裝機容量達20MW,已全部順利投產。

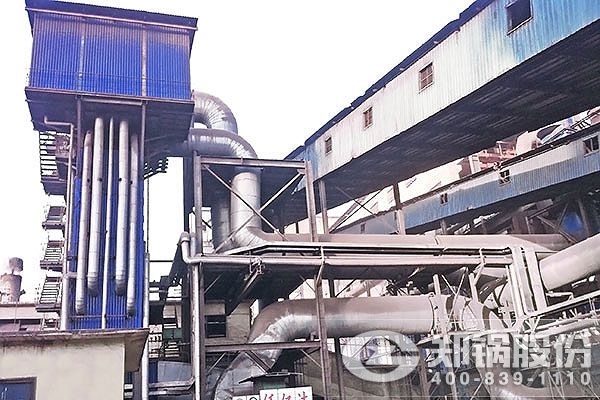

鄭州鍋爐廠燒結機余熱鍋爐項目照片
