產品簡介：

DZL兩翼煙道系列鍋爐最早是本集團公司于上世紀八十年代中期獨家開發的一種新型、第四代臥式水火管快裝鏈條爐排鍋爐，該產品為國家專利產品，并先后榮獲國家機電部?jī)?yōu)質產品獎、省優質產品獎、省市優秀新產品獎、省市科技進步獎，是國家機電節能產品推廣項目。 本集團公司生產的DZL系列快裝鏈條爐排鍋爐具有安裝快、省料、省工時、結構緊湊、占地面積小等特點。

該鍋爐還具有可靠性高、熱效率高及較強的超負荷能力等優點，是國內同類產品的最佳設計產品。鍋爐大件（主要是上本體和下部底座）在廠內已組裝完畢，用戶鍋爐大件（主要是上本體和下部底座）就位后，只需完成各接口和輔機及管路系統即可運行。

產品用途：

廣泛適用于學校、紡織廠、服裝廠、印染廠、餐廳、食品廠、飲料廠、豆制品廠、肉制品廠、罐頭廠、酒廠、制藥廠、包裝廠、建材廠、涂料廠、游泳館等企事業單位場所。

性能優勢

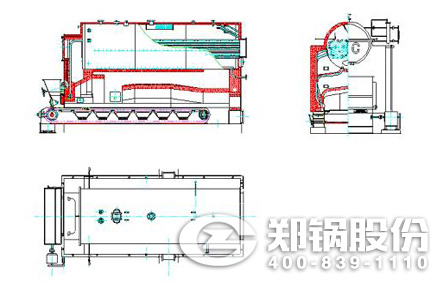

1、通過將兩側集箱上的部分上升管拉向爐膛，然后引入鍋筒側下方并與覆有絕熱材料的鍋筒底部組成爐頂受熱面，以新穎的爐膛結構成功解決了鍋筒底部直接受高溫火焰輻射問題，避免產生“鼓包”缺陷。 　　

2、兩翼煙道的設置，使煙氣順利進入前煙箱，使前管板溫度相同且低于600℃，避免因溫度應力而產生管板裂紋。 　　

3、拱形設計采用“西安交通大學國家科技進步二等獎”最新科研成果，后拱低而長，出口段為反傾斜，前拱傾角45°與后拱相呼應，形成倒“α”火焰，有利于劣質煤的燃燒，煤種適應性強。 　　

4、爐排采用接觸式側密封結構，雙側進風；風室采用新型曲臂螺桿調風結構，從而使調風通風截面比達到100%；調節靈活，布風均勻。 　　

5、設計推拉式閘板清灰裝置，閘板采用耐熱鑄鐵精加工密封結構，從而有效防止二次燃燒變形和爐排漏風。

技術參數

單鍋筒縱置式鏈條爐排蒸汽鍋爐
型號規格	額定蒸發量(t/h)	額定蒸汽壓力(MPa)	額定蒸汽溫度(℃)	給水溫度(℃)	設計燃料	在線訂購	出廠方式
DZL2-0.8-AⅡ	2	0.8	175	20	Ⅱ類煙煤		快裝
DZL2-1.0-WⅢ	2	1.0	184		Ⅲ類無煙煤		快裝
DZL2-1.25-AⅡ	2	1.25	194		Ⅱ類煙煤		快裝
DZL4-1.25-AⅡ	4	1.25	194		Ⅱ類煙煤		快裝
DZL4-1.25-WⅢ	4	1.25	194		Ⅲ類無煙煤		快裝
DZL4-1.6-AⅡ	4	1.6	204		Ⅱ類煙煤		快裝
DZL6-1.25-AⅡ	6	1.25	194		Ⅱ類煙煤		快裝
DZL6-1.6-AⅡ	6	1.6	204		Ⅱ類煙煤		快裝
DZL8-1.25-AⅡ	8	1.25	194		Ⅱ類煙煤		快裝
DZL8-1.6-AⅡ	8	1.6	204		Ⅱ類煙煤		快裝
DZL10-1.25-AⅡ	10	1.25	194		Ⅱ類煙煤		快裝
DZL10-1.6-AⅡ	10	1.6	204		Ⅱ類煙煤		快裝
