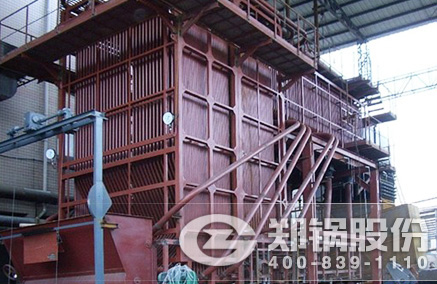

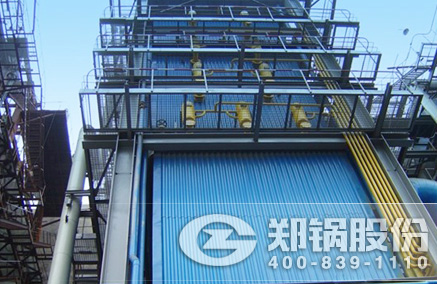

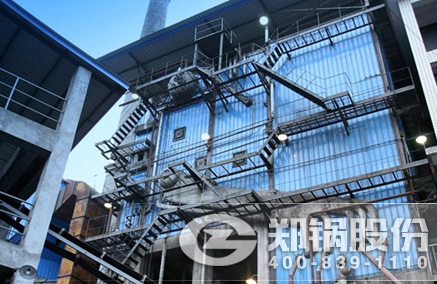

角管結構強制循環熱水鍋爐是以位于鍋爐四角的大直徑厚壁下降管為主，組成框架支承總體重量的鍋爐。水循環獨特且安全，啟動迅速，結構緊湊，能有效節省鋼材和鍋爐土建成本以及后續維護成本。

角管結構鍋爐爐膛及對流受熱面采用自支承結構。鍋爐為組裝式，本體部分分片組裝出廠。角管結構鍋爐高效節能，可廣泛應用于各行各業生產工藝及部分采暖用場所。

性能優勢

1、角管結構強制循環熱水鍋爐的四角為大直徑厚壁的下降管與鍋筒、水冷壁、集箱、旗形受熱面、加強梁等組成框架式結構。無鋼架結構，抗震性好。

2、角管結構強制循環熱水鍋爐的鍋筒為外置式縱向布置或橫向布置，爐膛出口布置在高位，燃燒空間比較充分。

3、爐膛及受熱面通道四周均采用全封閉式的膜式水冷壁，爐膛橫截面積大，容積大。

4、獨特的旗式受熱面結構技術，大量對流受熱面管子自后煙道中膜式水冷壁管子引出，組成像一面旗幟的受熱面。

5、角管式鍋爐的爐排采用鱗片式或橫梁式爐排，它采用大風倉等壓結構。爐排面下是一個大的等壓風倉。等壓風倉和爐排面之間是若干組可調節的小風門，通過調節這些小風門，通過調節這些小風門的開度可以控制煤在爐排上移動時各個燃燒階段的供風量，配風精確，有利于煤的燃燒和燃燼，爐排結構能大大地減少了漏煤損失。

6、根據燃料的不同，在爐膛的前壁和爐膛后壁布置二次風。

7、鍋爐尾部布置省煤器或空氣預熱器。由于煙氣從鍋爐本體排出時的溫度較高，尾部布置省煤器或空氣預熱器，可以吸收煙氣的熱量，降低煙氣的排煙溫度，節省了能源，提高了效率。

技術參數

角管式熱水鍋爐
型號規格	額定熱功率(MW)	額定出水壓力(MPa)	出水溫度(℃)	回水溫度(℃)	設計燃料	在線訂購	出廠方式
DHL14-1.25/130/70-AⅡ	14	1.25	130	70	煙煤		散裝
DHL29-1.6/130/70-A	29	1.6	130	70			散裝
DHL29-1.25/130/70-AⅡ	29	1.25	130	70			散裝
DHL46-1.6/130/70-A	46	1.6	130	70			散裝
DHL46-1.6/150/90-AⅡ	46	1.6	150	90			散裝
DHL58-1.6/130/70-AⅡ	58	1.6	130	70			散裝
DHL58-1.6/150/90-AⅡ	58	1.6	150	90			散裝
DHL70-1.6/130/70-AⅡ	70	1.6	130	70			散裝
DHL70-1.6/150/90-AⅡ	70	1.6	150	90			散裝
DHL116-1.6/130/70-AⅡ	116	1.6	130	70			散裝
