木炭隧道窯75t/h干熄焦余熱鍋爐技術參數
2022-01-20
本設計為木炭隧道窯，隨著隧道窯移動車的移動，產品依次經過隧道窯的預熱烘干段、熱解段、冷卻段，最終生成木炭。如圖1所示?，F(xiàn)在我方需要的方案為冷卻段冷卻方案。

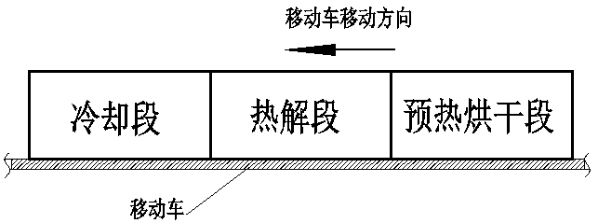

圖1木炭隧道窯工藝
冷卻要求：干熄焦工藝。利用惰性氣體氮氣吸收冷卻區的熱量，升溫后的氮氣的冷卻通過一臺二手鍋爐，改為無壓鍋爐，用于蒸發焦油中的水分，1t木炭/h，1500Nm³/t木炭。連續往升溫至900-960℃引出的循環氣體中通入適量空氣來燃燒掉增長的可燃成分，經鍋爐冷卻后再放散掉相應量的循環氣體，安裝在循環氣體管道上的自動在線氣體分析儀所測量的循環氣體中CO的濃度來反饋調節。
工藝參數：(以下參數主要為推算值，不是最終確定參數)
- 處理能力：75t/h
- 干熄槽主要尺寸：
- 儲存室內徑：Φ6060mm
- 預存室容積：200m³
- 冷卻室內徑：Φ6800mm
- 冷卻室容積：300m³推算約3小時冷卻
- 裝入焦炭溫度：1000-1050℃
- 冷卻后焦炭溫度：200-250℃
- 循環氣體量：1500Nm³/t焦
- 循環氣體入口溫度：180-200℃
- 循環氣體出口溫度：800±50℃
- 蒸汽產率：420-450kg/t焦
- 蒸汽參數：46kgf/cm²，450℃
循環氣體組成：
CO：8%-10%;H2：2%-3%;O2：0%-0.2%;CO2：10%-15%;N2：70%-75%
推算1：處理能力：1t木炭/h，循環氣體量：1500Nm³/t焦
推算2：處理焦炭量3312萬噸;產生蒸汽量1924萬噸;發電量：139347萬kWH.
每噸焦炭發電量42千瓦小時。
鄭鍋工程師總結余熱鍋爐選購要點：
1、看資質，資質越高，鍋爐廠家的信任度也越高。
2、看規模，規模大生產能力肯定強。
3、看歷史，如果一個企業的生存歷史悠久，那這個企業必有屹立不倒的能力。
4、看研發能力，也是衡量企業生存能力的一個重要標桿。
5、看項目，項目越多，噸位越大，證明企業越有實力。
