余熱鍋爐不同蒸汽參數鍋爐材質的比較
垃圾焚燒發電廠余熱鍋爐主蒸汽參數的確定涉及很多方面因素,既要關注整個焚燒廠的經濟效益,也要考慮到焚燒廠的運營穩定性和安全性。美國在20世紀90年代之前多數采用中溫中壓參數,此后為了滿足某些工業用戶對較高蒸汽參數的需求，著重采用中溫次高壓參數。日本的垃圾焚燒發電廠目前基本上都采用中溫中壓參數,正在嘗試中溫次高壓參數。東南亞國家則基本上都采用中溫中壓參數。中國已建或在建的垃圾焚燒發電廠基本都采用中溫中壓參數。余熱鍋爐不同蒸汽參數鍋爐如果采用的鍋爐材質不一樣，會怎樣呢?表1是不同蒸汽參數鍋爐材質比較。

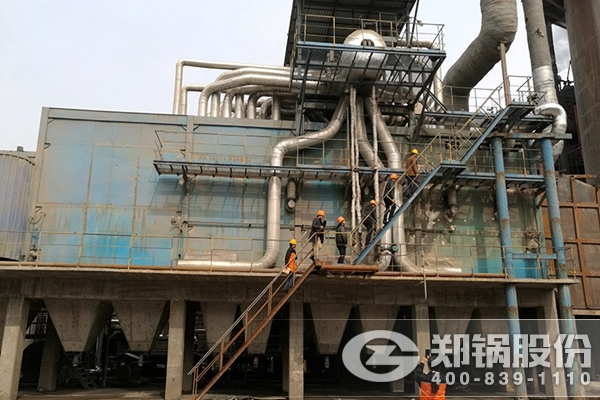

垃圾焚燒發電廠余熱鍋爐
表1 不同蒸汽參數鍋爐材質比較
| 序號 | 項目 | 400、4.0MPa | 450、6.4 MPa | ||
| 材質類型 | 質量 /(臺) | 材質類型 | 質量 /(臺) | ||
| 1 | 鍋筒 | 材料16Mng | 40 | 材料19Mn6 | 60 |
| 2 | 水冷壁、省煤器、上升下降管等 | 高壓鍋爐管20G | 380 | 高壓鍋爐管20G | 410 |
| 3 | 低溫、中溫過熱器 | 高壓鍋爐管20G | 80 | 高壓鍋爐管20G和15CrMoG | 120 |
| 4 | 高溫過熱器 | 低合金鋼15CrMoG | 40 | TP310S | 40 |
| 5 | 非受壓件(鋼架、平臺扶梯、護板、吊掛、灰斗等) | 碳素結構鋼 | 950 | 碳素結構鋼 | 970 |
通常中參數余熱鍋爐高溫過熱器只需要采用低合金鋼即可。如果余熱鍋爐高溫過熱器采用高參數,為了防止腐蝕,宜采用奧氏體不銹鋼(如TP310S)鋼材。這種鋼材價格一般為低合金鋼的7倍左右;同時奧氏體不銹鋼可焊性稍差,加工難度加大,制造成本提高。表1為兩種參數的鍋爐材質比較(以單臺爐處理量750t/d、垃圾熱值7120kJ/kg為例)。
余熱鍋爐主蒸汽采用高參數需考慮以下方面:
a.由于提高了主蒸汽壓力,鍋爐受壓面管道壁需要加厚,鍋爐的質量會有一定的增加。
b.由于提高了主蒸汽溫度50,過熱器受熱面需要增加。
c.由于提高了過熱器溫度,高溫過熱器材質的防腐蝕等級需要提升,防止過熱器高溫腐蝕。
